東方電材株式会社は、ビニール・ディップ製品を中心としたオリジナルブランドの配電素材をお届けします。

その他ディップ製品・PPCキャップ・棒状端子用絶縁キャップ

VSキャップ、プラグカバー、5PA・5PB、131188-0030、VCP-11.6X48、EN404-7387C、Fキャップ、みのむしキャップ、平キャップ、プラグキャップ、コネクタキャップ、二股スリーブ、カバー、PPCキャップ、棒状端子用絶縁キャップのご紹介。東方電材が送る、自慢のディップモールディング製品たちです。

VSキャップ

型番表

標準品：塩化ビニール　標準色：黒

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

型番	D1φ	D2φ	L1	L2	L3	L±0.5	T±0.3	1袋/個
VS-19	3.0	19.0	4.0	6.0	7.0	17.0	1.5	100
VS-20	3.0	20.0	4.0	6.0	7.0	17.0	1.5	100
VS-40	3.0	22.0	2.0	5.5	8.5	16.0	1.5	100

プラグカバー

型番表

標準品：塩化ビニール　標準色：黒

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

D1φ	D2φ	L1	L2	L3	L±0.5	T±0.3	1袋/個
7.1	19.0	7.5	20.0	29.5	57.0	1.0	100

5PA・5PB

型番表

標準品：塩化ビニール　標準色：黒

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

品番	D1φ	D2φ	D3φ	L1	L2	L3	L±0.5	T±0.3	1袋/個
5PA	7.5	15.5	16.5	8.0	7.0	25.0	40.0	1.0	100
5PB	6.0	15.0		8.5	7.5	19.5	35.5	1.0	100

131188-0030

型番表

標準品：塩化ビニール　標準色：黒・透明

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

品番	D1φ	D2φ	L1	L2	L3	L±0.5	W1	W2	T±0.3	1袋/個
13118-0030	5.5	6.5	21.0	7.0	50.0	78.0	23.8	16.5	1.5	50

VCP-11.6×48

型番表

標準品：塩化ビニール　標準色：緑透明

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

品 　番	D1φ	D2φ	L1	L2	L±0.5	T±0.3	1袋/個
VCP-11.6×48	2.2	11.6	36.0	12.0	48.0	1.0	100

型番表

標準品：塩化ビニール　標準色：透明

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

品番	D1φ	L1	L2	L3	L±0.5	W1	W2	T±0.3	標準色	1袋/個
EN404-03470C	8.0	20.0	12.0	50.0	82.0	23.5	21.5	1.5	透明	50
4311	15.0	15.0	15.0	48.0	78.0	47.5	19.5	1.5	透明	25
4312	10.0	15.0	15.0	48.0	78.0	34.5	18.0	1.5	透明	25
4313	8.0	15.0	15.0	48.0	78.0	29.5	18.0	1.5	透明	25
L110-6	6.5	22.0	10.0	33.0	65.0	19.0	17.5	1.5	透明	100
ATZ	10.0	20.0	10.0	34.0	64.0	24.0	22.0	1.5	透明	50
A16P	11.0	20.0	13.0	56.0	89.0	54.5	16.5	1.5	透明	25
Kカバー	16.0	21.0	26.0	21.0	68.0	48.0	26.5	1.5	黒	25

EN404-7387C

型番表

標準品：塩化ビニール　標準色：透明

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

品番	D1φ	L1	L2	L3	L±0.5	W1	W2	W3	W4	1袋/個
EN404-7387C	8.0	14.0	18.0	27.0	47.0	10.5	11.5	17.5	13.5	100

Fキャップ

型番表

標準品：塩化ビニール　標準色：黒

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

品番	L1	L2	L3	L4	L±0.5	D1φ	D2φ	D3φ	D4φ	1袋/個
Fキャップ	8.0	7.0	21.0	40.0	80.0	7.5	9.5	15.0	17.0	50

みのむしキャップ

型番表

標準品：塩化ビニール　標準色：黒・灰

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

品番	D1φ	D2φ	D3φ	L1	L2	L3	L±0.5	T±0.3	1袋/個
みのむしキャップ大	4.9	11.5	7.0	7.0	14.0	31.0	52.0	1.0	100
みのむしキャップ小	2.4	8.0	4.5	3.0	8.0	17.0	28.0	1.0	100

平キャップ

型番表

標準品：塩化ビニール　標準色：黄

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

品 　番	W	L1	L2	L±0.5	H1	H2	T±0.3	1袋/個
平キャップ	9.0	22.0	11.0	33.0	2.0	1.0	1.0	1,000

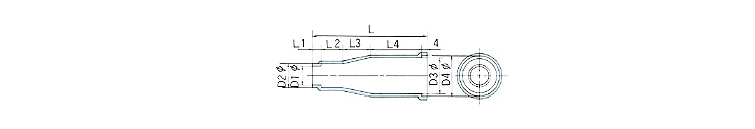

プラグキャップ

型番表

標準品：塩化ビニール　標準色：黒

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

品番	D1φ	D2φ	D3φ	D4φ	L±1.5	L1±1.0	L2	L3±0.5	T
4T-9937	2.8	6.0	11.0	14.5	45.0	10.0	28.0	7.0	1.0

コネクターキャップ

型番表

標準品：塩化ビニール　標準色：黒

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

二股スリーブ

型番表

標準品：塩化ビニール　標準色：黒

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

ECONカバー(3M)

型番表

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

品番	D1φ	D2φ	L1±0.5	L2	L3	L4	L5	L6±0.5	L±1.0	W1	W2	T±0.3	刻印文字
3P-R	2.5	6.5	5.5	5.0	10.5	6.5	8.0	24.0	59.5	9.0	17.0	1.0	3
3P-L	2.5	6.5	5.5	5.0	10.5	6.5	8.0	14.0	49.5	7.0	15.0	1.0	3
4P-R	3.0	7.0	5.5	5.0	10.5	6.5	8.0	24.0	59.5	9.0	18.0	1.0	4
4P-L	3.0	7.0	5.5	5.0	10.5	6.5	8.0	14.0	49.5	7.0	16.0	1.0	4
6P-R	3.5	10.0	5.5	5.0	10.5	6.5	10.0	24.0	61.5	16.0	17.0	1.0	6
6P-L	3.5	10.0	5.5	5.0	10.5	6.5	8.0	14.0	49.5	14.0	15.0	1.0	6
8P-R	3.5	10.0	5.5	5.0	10.5	6.5	10.0	24.0	61.5	16.0	18.0	1.0	8
8P-L	3.5	10.0	5.5	5.0	10.5	6.5	8.0	14.0	49.5	14.0	16.0	1.0	8

PPCキャップ

型番表

標準品：塩化ビニール　標準色：緑透明

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

型番	TYPE	D1φ	D2φ	D3φ	L1±0.5	L2	L±0.5	肉厚	1袋/個
PPC-1	A	1.5	3.0	4.5	5.0	1.0	17.0	1.0	1,000
PPC-2	B	2.0	4.0		4.5	1.5	19.0	1.0	1,000
PPC-3.5	B	2.0	5.5		5.0	2.0	19.5	1.0	1,000
PPC-5.5	B	2.9	5.7		6.0	3.0	24.0		500

棒状端子用絶縁キャップ

型番表

標準品：塩化ビニール　標準色：透明

難燃用塩化ビニール　　 標準色：青透明

[UL94V-0 E59619(S)]

型番	TYPE	D1φ	D2φ	L1±1.5	L2±0.5	L3	C1	C2	E1±1.0	Fφ	肉厚	1袋/個
CA-1.25 2	A	3.2	4.2	16.5	7.0	5.0	1.0	1.0	2.5	1.8	0.9	1,000
CA-5.5	A	5.2	6.2	22.5	10.0	6.5	1.5	1.5	3.0	2.2	1.0	500
CA-8	A	6.5	7.8	30.5	12.5	10.5	2.3	1.5	3.7	3.5	1.0	500
CA-14	A	8.5	11.2	37.0	14.5	13.5	3.0	2.0	4.0	4.5	1.1	100
CA-22	A	10.0	13.8	50.0	22.0	15.0	3.5	2.5	7.0	6.5	1.2	100
CA-22S	B	10.5	-	47.0	23.0	15.0	2.0	2.0	5.0	3.5	1.2	100
CA-38	A	12.0	15.2	58.0	26.5	17.5	4.0	3.0	7.0	6.9	1.5	100
CA-60	C	14.0	-	60.0	27.0	20.0	2.0	5.0	6.0	7.0	1.5	100
