ハウジングカバー
多極ナイロンコネクター等の電線導入部の防塵と絶縁保護及びコネクターの着脱を容易にするカバーです。
色指定による製造も承ります。
製品の特徴・用途
一般用：ポリ塩化ビニール
標準色：黒
難燃用：ポリ塩化ビニール
標準色：黒（UL94V-0）
型番表
| 型番 |
Dφ |
L±1.5 |
L1±1.0 |
L2 |
L3±0.5 |
W1 |
W2 |
T±0.3 |
1袋／個 |
適合コネクタ |
| C1545-050 |
5.0 |
53.0 |
17.0 |
21.0 |
15.0 |
13.5 |
6.0 |
1.5 |
100 |
1991-2・1545（2極） |
| C1545-060 |
6.0 |
45.0 |
22.0 |
8.0 |
15.0 |
13.5 |
6.5 |
1.5 |
100 |
| C1545-070 |
7.0 |
45.0 |
23.0 |
7.0 |
15.0 |
13.5 |
6.5 |
1.5 |
100 |
| C1292-100 |
10.0 |
45.0 |
19.0 |
11.0 |
15.0 |
19.5 |
17.0 |
1.5 |
100 |
1292（9極） |
| C1375-130 |
13.0 |
46.0 |
10.0 |
18.0 |
18.0 |
27.0 |
16.0 |
1.5 |
100 |
1375R（15極） |
| C1903-050 |
5.0 |
49.0 |
16.0 |
18.0 |
15.0 |
19.3 |
6.0 |
1.5 |
100 |
1991-3 |
| C1904-060 |
6.0 |
49.0 |
18.0 |
16.0 |
15.0 |
25.6 |
6.3 |
1.5 |
100 |
1991-4 |
| C1906-070 |
7.0 |
49.0 |
16.0 |
18.0 |
15.0 |
19.5 |
13.2 |
1.5 |
100 |
1991-6・5025-09 |
| C1909-108 |
10.8 |
74.0 |
42.0 |
17.0 |
15.0 |
19.6 |
19.6 |
1.5 |
50 |
1991-09・1360 |
| C1912-120 |
12.0 |
75.0 |
42.0 |
18.0 |
15.0 |
26.0 |
19.5 |
1.5 |
50 |
1991-12 |
| C1915-130 |
13.0 |
75.0 |
41.0 |
19.0 |
15.0 |
32.0 |
19.5 |
1.5 |
50 |
1991-15 |
| C1615-065 |
6.5 |
65.0 |
23.0 |
10.0 |
32.0 |
18.0 |
15.0 |
1.5 |
100 |
1625-15 |
| C1625-0206 |
6.0 |
30.0 |
15.0 |
5.0 |
10.0 |
9.0 |
5.0 |
1.5 |
100 |
1625-2 |
| C1625-0305 |
5.0 |
40.0 |
20.0 |
8.0 |
12.0 |
12.4 |
5.0 |
1.5 |
100 |
1625-3 |
| C1625-0395 |
9.5 |
40.0 |
10.0 |
20.0 |
10.0 |
12.4 |
5.0 |
1.5 |
100 |
| C1606-080 |
8.0 |
45.0 |
16.0 |
7.0 |
22.0 |
15.0 |
11.0 |
1.5 |
100 |
1625-6 |
製品の特徴・用途
一般用：ポリ塩化ビニール
標準色：黒
難燃用：ポリ塩化ビニール
標準色：黒（UL94V-0）
型番表
| 型番 |
Dφ |
L±1.5 |
L1±1.0 |
L2 |
L3±0.5 |
W1 |
W2 |
T±0.3 |
1袋／個 |
適合コネクタ |
| C1396-060 |
6.0 |
50.0 |
29.0 |
6.0 |
15.0 |
16.5 |
6.0 |
1.5 |
100 |
1396（3極） |
| C1396-080 |
8.0 |
50.0 |
29.0 |
6.0 |
15.0 |
16.5 |
6.0 |
1.5 |
100 |
| C1490-060 |
6.0 |
47.0 |
21.0 |
11.0 |
15.0 |
20.0 |
8.0 |
1.5 |
100 |
1490（4極） |
| C1490-080 |
8.0 |
47.0 |
25.0 |
7.0 |
15.0 |
22.0 |
6.0 |
1.5 |
100 |
製品の特徴・用途
一般用：ポリ塩化ビニール
標準色：黒
難燃用：ポリ塩化ビニール
標準色：黒（UL94V-0）

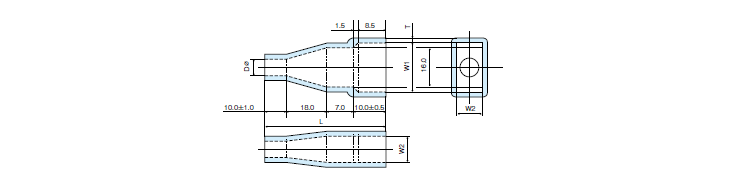

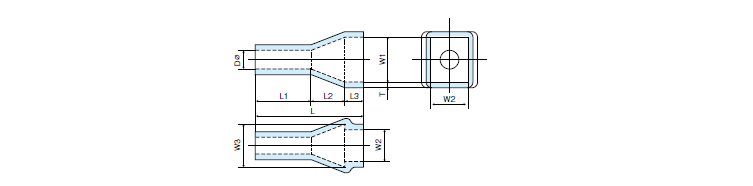

型番表
| 型番 |
Dφ |
L±1.5 |
L1±1.0 |
L2 |
L3±0.5 |
W1 |
W2 |
W3 |
T±0.3 |
1袋／個 |
適合コネクタ |
| C3102-055 |
5.5 |
70.0 |
39.0 |
21.0 |
10.0 |
15.5 |
8.5 |
13.5 |
1.5 |
100 |
3191-02・5025-03 |
| C3102-085 |
8.5 |
70.0 |
39.0 |
21.0 |
10.0 |
16.0 |
9.0 |
13.5 |
1.5 |
100 |
| C3103-055 |
5.5 |
70.0 |
39.0 |
21.0 |
10.0 |
21.0 |
8.5 |
14.0 |
1.5 |
100 |
3191-03・1653 |
| C3103-080 |
8.0 |
72.0 |
39.0 |
23.0 |
10.0 |
21.0 |
8.5 |
14.0 |
1.5 |
100 |
| C3104-064 |
6.4 |
70.0 |
39.0 |
21.0 |
10.0 |
28.0 |
8.5 |
14.0 |
1.5 |
100 |
3191-04 |
| C3104-085 |
8.5 |
70.0 |
39.0 |
21.0 |
10.0 |
28.0 |
8.5 |
14.0 |
1.5 |
100 |
| C3104-110 |
11.0 |
70.0 |
39.0 |
21.0 |
10.0 |
28.0 |
8.5 |
14.0 |
1.5 |
50 |
| C3106-085 |
8.5 |
70.0 |
39.0 |
21.0 |
10.0 |
20.5 |
14.7 |
20.0 |
1.5 |
100 |
3191-06・5025-12 |
| C3106-110 |
11.0 |
70.0 |
39.0 |
21.0 |
10.0 |
20.5 |
14-7 |
27.0 |
1.5 |
50 |
| C3109-104 |
10.4 |
70.0 |
39.0 |
21.0 |
10.0 |
21.5 |
21.2 |
27.0 |
1.5 |
50 |
3191-09・5025-15 |
| C3112-110 |
11.0 |
70.0 |
39.0 |
21.0 |
10.0 |
28.0 |
22.0 |
27.0 |
1.5 |
50 |
3191-12 |
| C3115-125 |
12.5 |
70.0 |
39.0 |
21.0 |
10.0 |
35.0 |
21.5 |
27.0 |
1.5 |
50 |
3191-15 |
| C5002-056 |
5.6 |
75.0 |
42.0 |
23.0 |
10.0 |
11.8 |
7.0 |
9.5 |
1.5 |
100 |
5025-02 |
| C5006-113 |
11.3 |
75.0 |
42.0 |
23.0 |
10.0 |
16.5 |
11.8 |
15.0 |
1.5 |
100 |
5025-06・1625-12 |
製品の特徴・用途
一般用：ポリ塩化ビニール
標準色：黒
難燃用：ポリ塩化ビニール
標準色：黒（UL94V-0）
型番表
| TYPE |
型番 |
D1φ |
L1±1.5 |
W1 |
W2 |
T±0.3 |
1袋/個 |
適合コネクタ |
| C' |
C1261-090 |
9.0 |
45.0 |
18.3 |
13.2 |
1.5 |
100 |
1261（6極） |
| TYPE |
型番 |
D1φ |
L1±0.5 |
W1 |
W2 |
W3 |
T±0.3 |
1袋/個 |
適合コネクタ |
| D |
C1375-130S |
13.0 |
50.0 |
33.0 |
16.0 |
42.0 |
1.5 |
50 |
1375P（15極） |
製品の特徴・用途
一般用：ポリ塩化ビニール
標準色：黒
難燃用：ポリ塩化ビニール
標準色：黒（UL94V-0）
型番表
| TYPE |
型番 |
Dφ |
W1 |
W2 |
W3 |
W4 |
L±1.5 |
L1±1.0 |
L2 |
L3±0.5 |
L4 |
1袋/個 |
適合コネクタ |
| E |
C5557-04 |
7.3 |
12.0 |
15.0 |
6.0 |
10.0 |
43.0 |
15.0 |
8.0 |
20.0 |
9.0 |
100 |
5557-04 |
| C5557-06 |
8.6 |
12.0 |
15.0 |
6.0 |
14.2 |
43.0 |
15.0 |
8.0 |
20.0 |
18.0 |
100 |
5557-06 |
| C5557-08 |
9.2 |
12.0 |
15.0 |
6.0 |
18.5 |
43.0 |
15.0 |
8.0 |
20.0 |
18.0 |
100 |
5557-08 |
| C5557-10 |
10.7 |
12.0 |
15.0 |
6.0 |
23.0 |
43.0 |
15.0 |
8.0 |
20.0 |
18.0 |
100 |
5557-10 |
| C5557-12 |
11.1 |
12.0 |
15.0 |
6.0 |
27.0 |
43.0 |
15.0 |
8.0 |
20.0 |
18.0 |
100 |
5557-12 |
| C5557-14 |
12.0 |
12.0 |
15.0 |
6.0 |
31.0 |
43.0 |
15.0 |
8.0 |
20.0 |
18.0 |
100 |
5557-14 |
| C5557-16 |
13.0 |
12.0 |
15.0 |
6.0 |
35.0 |
43.0 |
15.0 |
8.0 |
20.0 |
18.0 |
100 |
5557-16 |
※記入の無い寸法公差は、全て±0.3 厚み1.5±0.3
| TYPE |
型番 |
Dφ |
W1 |
W2 |
W |
L±1.5 |
L1±1.0 |
L2 |
L3 |
L4 |
L5±0.5 |
1袋/個 |
適合コネクタ |
| F |
C5557-02 |
6.5 |
6.0 |
14.0 |
12.0 |
45.0 |
15.0 |
7.2 |
2.0 |
2.0 |
18.5 |
100 |
5557-02 |
※記入の無い寸法公差は、全て±0.3 厚み1.5±0.3
製品の特徴・用途
一般用：ポリ塩化ビニール
標準色：黒
難燃用：ポリ塩化ビニール
標準色：黒（UL94V-0）
型番表
| TYPE |
型番 |
Dφ |
W1 |
W2 |
W3 |
W4 |
W5 |
L±1.5 |
L1±1.0 |
L2 |
L3±0.5 |
1袋/個 |
適合コネクタ |
| G |
C5559-04 |
7.3 |
14.0 |
17.0 |
8.0 |
11.5 |
18.5 |
48.0 |
15.0 |
8.0 |
25.0 |
100 |
5559-04 |
| C5559-06 |
8.6 |
14.0 |
17.0 |
8.0 |
15.7 |
22.7 |
48.0 |
15.0 |
8.0 |
25.0 |
100 |
5559-06 |
| C5559-08 |
9.2 |
14.0 |
17.0 |
8.0 |
20.0 |
27.0 |
48.0 |
15.0 |
8.0 |
25.0 |
100 |
5559-08 |
| C5559-10 |
10.7 |
14.0 |
17.0 |
8.0 |
24.5 |
31.5 |
48.0 |
15.0 |
8.0 |
25.0 |
100 |
5559-10 |
| C5559-12 |
11.1 |
14.0 |
17.0 |
8.0 |
29.0 |
36.0 |
48.0 |
15.0 |
8.0 |
25.0 |
50 |
5559-12 |
| C5559-14 |
12.0 |
14.0 |
17.0 |
8.0 |
33.2 |
39.0 |
48.0 |
15.0 |
8.0 |
25.0 |
50 |
5559-14 |
| C5559-16 |
13.0 |
14.0 |
17.0 |
8.0 |
37.3 |
43.0 |
48.0 |
15.0 |
8.0 |
25.0 |
50 |
5559-16 |
※記入の無い寸法公差は、全て±0.3 厚み1.5±0.3
| TYPE |
型番 |
Dφ |
W1 |
W2 |
W3 |
H |
L±1.5 |
L1±1.0 |
L2 |
L3 |
L4 |
L5±0.5 |
1袋/個 |
適合コネクタ |
| H |
C5559-02 |
6.5 |
8.5 |
13.5 |
17.3 |
5.8 |
50.0 |
15.0 |
10.0 |
14.0 |
6.0 |
5.0 |
100 |
5559-02 |
※記入の無い寸法公差は、全て±0.3 厚み1.5±0.3
